產品描述



品牌：

百通

產品系列：

I/O 系統：主動 - 獨立

產品子系列：

LioN-P

商品描述：

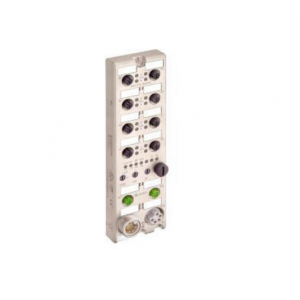

0980 ESL 300-111

零件編號：

934881007

設備類型：

I/O 模塊

協議：

PROFINET 技術

I/O 功能：

16DIO

巴士連接：

M12,4 極，D 編碼

電源連接（系統電源）：

7/8“ 電源，5 極

I/O 連接：

M12,5 極，A 編碼

I/O 類型：

數字輸入/輸出（通用）

一般數據



外殼材料：

金屬， 鋅 壓鑄

外殼電鍍：

鎳、亞光

外殼顏色：

灰色金屬色

防護等級 / IP 等級**：

IP65、IP67 防護等級

盆栽：

是的

尺寸（寬 x 高 x 深）：

60 毫米 x 26 毫米 x 206 毫米

重量：

520 克

環境溫度（工作）*：

-20 °C 至 70 °C

環境溫度（儲存/運輸）：

-25 °C 至 85 °C

允許濕度（作）：

5 % ...95 % （對于 UL 應用，***大 80 %）

允許濕度（儲存/運輸）：

5 % ...95 % （對于 UL 應用，***大 80 %）

氣壓（運行）：

80 kPa ...106 kPa（海拔***高 2000 m）

氣壓（儲存/運輸）：

80 kPa ...106 kPa（海拔***高 2000 m）

Flammabilty 類：

UL 94 （IEC 61010） 認證

防護等級：

III、IEC 61140、EN 61140、VDE 0140-1

污染程度：

3 符合 EN 60664-1、VDE 0110-1

抗振性：	15 克 / 5 -500 赫茲

抗沖擊性：

50 克/11 毫秒

平均故障時間 （MTTF）：

429 年。根據 Telcordia SR-332 （2011） 20°C

觸點基材：

M12， D 編碼， CuSn， 鍍金 |7/8“ 銅鋅，鍍金

觸點承載材料：

PA / TPU

O 形圈材料：

FKM

安裝：	2 孔螺絲安裝。使用標準 M4 x 25 / 30 螺釘，帶齒形鎖緊墊圈（符合 DIN 125）和自鎖螺母。

緊固扭矩（固定螺絲）：

M4：1 牛米

緊固扭矩（接地連接 （FE））：

M4：1 牛米

緊固扭矩（總線連接）：

M12：0.5 牛米

緊固扭矩（電源連接）：

7/8 英寸：1.5 納米

緊固扭矩（I/O 連接）：

M12：0.5 牛米

送貨包括：

可貼標簽：15x，密封蓋：5x M12

PROFINET 技術



協議：

PROFINET 技術

連接：	M12 LAN，4 極，D 編碼

連接數：

2

規范：

V2.3X 版本

一致性等級：

C

性能等級：

RT（交換機支持 IRT）

Netload 類：

第三

傳輸速率：

快速以太網 （10/100 Mbit/s），全雙工

傳輸方式：

100 BASE-TX，具有自動協商和自動交叉功能

循環時間/更新速率：

***小 1 毫秒

尋址：

DCP 公司

快速啟動 （FSU）：

支持，≤ 1000 毫秒

媒體冗余協議 （MRP）：

支持的 MRP 客戶端

共享設備：

不支持

拓?fù)錂z測：

LLDP、SNMP V1

輕松更換設備：

支持，基于 LLDP

支持的網絡協議（其他）：

ARP、HTTP、Ping、SNMP V1、TCP/IP

電源



連接模塊電源電壓：

7/8“ 電源，5 極

連接數：

2

連接器的載流能力：

***大 9 A

模塊電源電壓（標稱）：

24 V 直流 （SELV/PELV）

模塊電源電壓（范圍）：

18 V DC 至 30 V DC

電流消耗 （typ.）：

120 mA（24 V DC 時）

反極性保護：

是的

狀態指示燈（系統電源）：

LED 綠色

診斷指標：

LED 紅色

連接傳感器電源電壓：

M12 電源，5 極，L 編碼

連接器的載流能力：

***大 9 A

傳感器電源電壓（標稱）：

24 V 直流 （SELV/PELV）

傳感器電源電壓（范圍）：

18 V DC 至 30 V DC

反極性保護：

是的

狀態指示燈（傳感器電源）：

LED 綠色

診斷指標：

LED 紅色

連接執行器電源電壓：

通過模塊電源連接

連接器的載流能力：

***大 9 A

執行器電源電壓（標稱）：

24 V 直流 （SELV/PELV）

執行器電源電壓（范圍）：

18 V DC 至 30 V DC

反極性保護：

是的

狀態指示燈（執行器電源）：

LED 綠色

診斷指標：

LED 紅色

數字輸入通道



數字輸入通道數：

***多 16 個，通用

連接：	M12,5 極，A 編碼

端口數：

8x、X1 到 X8

通道類型：

類型 3，符合 IEC 61131-2 標準

輸入接線：

2 線、3 線、4 線

標稱電壓：

24 V DC，通過 US（模塊電源）

標稱電流：

典型值 5 mA

傳感器電流供應：

每個端口***大 500 mA

傳感器類型：

PNP

輸入電壓范圍“0”信號：

-3 V 直流 ...+5 V 直流

輸入電壓范圍 “1” 信號：

11 V 直流 ...30 V 直流

輸入濾波時間：

3 毫秒，固定

保護電路：

電子：過載保護、短路保護

狀態指示燈（輸入）：

每個通道的 LED 白色或黃色

診斷指標：

每個端口的紅色 LED 指示燈

數字輸出通道



數字輸出通道數：

***多 16 個，通用

連接：	M12,5 極，A 編碼

端口數：

8x、X1 到 X8

通道類型：

P 切換

輸出接線：

2 線制

標稱電壓：

24 V DC，通過 UL（執行器電源）

每通道輸出電流：

***大 2 A

每個模塊的輸出電流：

***大 9 A

電流隔離：

不

保護電路：

電子：過載保護、短路保護

過載行為：

自動開關和開關/手動重啟

狀態指示燈（輸出）：

每個通道的 LED 白色或黃色

診斷指示符：

每個通道的 LED 紅色

電氣隔離



US（系統電源電壓）/ FE：

500 伏直流

UL / FE：

500 伏直流

總線連接 / FE：

2000 伏直流

EMC 一致性



EMC 指令：

2014 年 30 月/歐盟

EN 61000-4-2 靜電放電 （ESD）：

標準 B;4 kV 接觸放電，8 kV 空氣放電

EN 61000-4-3 電磁場：

標準 A;磁場強度：10 V/m

EN 61000-4-4 快速瞬變（突發）：

標準 B，2 kV

EN 61000-4-5 浪涌電壓：

標準 B;直流電源線：±0.5 kV/±0.5 kV（對稱/不對稱）;適用于電纜≤ 30m 的 I/O 端口

EN 61000-4-6 傳導抗擾度：

標準 A;測試電壓 10 V

EN 55022 無線電干擾特性：

A 類

安全與環境合規



CE：

是的

符合 RoHS 標準：

是的

符合中國 RoHS 標準：

是的

批準



UL：	cULus 認證，UL 61010-1

UL 文件：

E230848

CSA：	是，通過 UL

PNO：

是的

筆記



防護等級 / IP 等級注：

** 僅當與 Hirschmann / Lumberg Automation 連接器一起安裝和鎖定時。

系統電源連接注意：

*請勿在電壓下連接/斷開！

更新和修訂：

修訂號：0.85 修訂日期：2023 年 5 月 24 日
