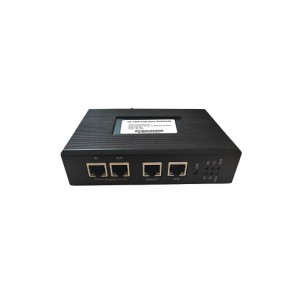

EtherCAT主站轉Profinet協議轉換網關工業級 HT5S-ECM-PNS 支持接多個ETH

點擊圖片查看原圖
品牌: 中科易聯
機械尺寸: 118mm(寬)×143.2mm(高)×33.5mm(厚)
工作環境溫度: -40℃~+85℃
重量: 500g
單價: 面議
所在地: 北京
有效期至: 長期有效
最后更新: 2024-05-17 09:50
瀏覽次數: 296
店鋪基本資料信息

產品詳細說明


EtherCAT主站轉Profinet協議轉換網關工業級 HT5S-ECM-PNS 支持接多個ETHERCAT伺服

本網關實現EtherCAT主站轉PROFINET功能,能夠實現連接EtherCAT設備如儀表、變頻器、伺服等接入到S7-1200、S7-1500、CPU315-2PN/DP、S7-400等PROFINET網絡系統,實現PROFINET網絡與EtherCAT設備的數據交互。

ETHERCAT主站轉 PROFINET(S7-400/1500/1200、CPU315-2PN/DP)網關 HT5S-ECM-PNS



HT5S-ECM-PNS網關實現EtherCAT主站轉 Profinet從站(S7-400/1200/1500)協議功能,能夠實現EtherCAT接口儀表、變頻器、綜保、軟啟動器、伺服、閥門等設備接入到S7-1200、S7-1500、CPU315-2PN/DP、S7-400等PROFINET網絡系統。網關在PROFINET一側是PROFINET 從站,在另一側支持EtherCAT主站***大接30多個伺服。支持基于EtherCAT的自由協議通信。





產品特性:

1,HT5S-ECM-PNS網關實現EtherCAT主站轉Profinet 從站功能,HT5S-ECM-PNS網關的Profinet通訊口作為Profinet從站接口,能夠兼容支持Profinet協議的各種主站控制器。EtherCAT通訊口用于連接EtherCAT從站設備,可以直接控制EtherCAT從站設備,也可以連接EtherCAT總線上的主站控制一個下層網絡;

2,IO數據的長度可以根據實際應用進行調整。兩個通訊口的數據可以按照字節任意地進行映射;

3,HT5S-ECM-PNS網關控制器的通訊口提供對網絡隔離的保護。通過連接到集成交換機,可以實現星型、環型、線型網絡拓撲;兩個通訊口都互相獨立地運行協議,通過數據緩存交換IO數據,數據處理時間5-10ms周期;

4,***支持SDO,方便用于監控和調試;

5,HT5S-ECM-PNS網關支持USB接口進行調試和診斷;

6,通過WEB進行配置,界面簡潔友好,輕松幾步即完成PDO配置,支持SDO讀寫;

7,支持20軸EtherCAT總線運動控制,***大支持32個EtherCAT從站(包括伺服軸)。



技術參數

PROFINET技術參數

● 網關作為ProfiNet網絡的Device設備(即從站),帶2個RJ45以太網接口,支持100BASE-TX,MDI/MDIX自檢測,集成以太網交換機,可以組成鏈式網絡,支持環網冗余。

● 適應ProfiNet V2.3協議,采用實時(RT)通訊功能,符合: GB/T 25105-2014《工業通信網絡現場總線規范類型10: PROFINET IO規范》,IEC 61158-5-10:2007,IDT。

● PROFINET 輸入/輸出數量可自由設定,支持的數據長度:輸入≤500 字節,輸出≤500 字節,輸入+輸出≤1000 字節。


ETHERCAT技術參數

● 網關作為ETHERCAT網絡的主站,可以連接各廠家帶EtherCAT的伺服、變頻器、儀表、馬達、編碼器、閥門等。

● 帶1個RJ45以太網接口,支持100BASE-TX,MDI/MDIX自檢測。

● 支持的PDO長度,inputs和outputs各為512字節。Input和output的方向是主站方向,input是主站輸入,output是主站輸出。


電氣參數
● 電源電壓:直流 24V/200mA(18V~30V 可用),使用中建議接好保護地 PE
● 環境溫度: 運輸和存儲:-40℃~+85℃, 工作溫度:-40℃~+75℃
● 工作相對濕度:-25~55℃, 濕度≤95%
● 外形尺寸:
118mm(寬)×143.2mm(高)×33.5mm(厚)
● 安裝方式:35mm導軌;
● 防護等級:IP20;
● 重量:約500g。



相關產品選型:

HT5S-ECM-PNS: EtherCAT主站轉PROFINET從站

HT5S-ECM-MTP: EtherCAT主站轉MODBUS TCP從站

HT5S-ECM-EIS: EtherCAT主站轉EtherNet/IP從站

HT5S-EIM-PNS: EtherNet/IP 主站轉 Profinet 從站

HT5S-EIM-PNS: EtherNet/IP 主站轉 Modbus TCP 從站
