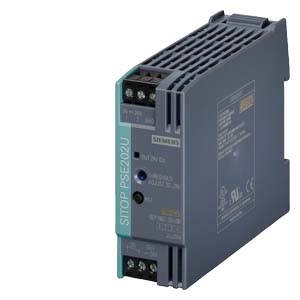

模塊 SITOP PSE202U/冗余模塊/DC24V/100VA/NECCL2
SITOP PSE202U NEC 等級 2 冗余模塊 輸入端/輸出端：24 V DC 適合用來將兩個各帶有 SITOP 電源 輸出功率限制 100VA |
| 輸入 |
| 電網的形狀 |
直流電壓 |
| 供電電壓 |
|
| ● DC 時 |
24 ... 24 V |
| 輸入電壓 |
|
| ● DC 時 |
19 ... 29 V |
| 輸出 |
| 電壓波形 輸出端上 |
調節后、零電位直流電壓 |
| 輸出電壓 DC 時 額定值 |
24 V |
| 輸出電壓公式 |
VIN - 約0.5 V |
| 輸出電壓 |
|
| ● 輸出端 1 上 DC 時 額定值 |
24 V |
| 產品功能 可調整輸出電壓 |
否 |
| 顯示方式 針對正常運行 |
綠色 LED 用于“兩個輸入電壓 > 閾值”；紅色 LED 用于“至少一個輸入電壓 < 閾值”或“輸出切斷” |
| 信號類型 輸出端上 |
自由電位繼電器觸點（觸點負載能力 6 A/AC 42 V，DC 30 V，***大 100VA）：觸點閉合，如果一個或兩個輸入電壓 < 閾值或輸出斷開。閾值設置范圍20 V ±0.5 V ... 25 V ±0.5 V |
| 輸出電流 |
|
| ● 額定值 |
3.8 A |
| ● 測量范圍 |
3.5 A; 4.3 A 或 19 V, 2.8 A 或 28.5 V; 根據 NEC class 2在故障情況下***大總電流限制在 8 A |
| 效率 |
| 百分比效率 |
94.8 % |
| 損耗功率 [W] |
|
| ● 輸出電壓額定值時 輸出電流額定值中 典型 |
5 W |
| ● 空轉時 ***大值 |
2 W |
| 安全 |
| 電位隔離 |
是，SELV 符合 EN 60950-1 （繼電器觸點） |
| 設備保護等級 |
Class III |
| 防護等級 IP |
IP20 |
| 認證 |
| 資格證明 |
|
| ● CE標識 |
是 |
| ● UL 許可證 |
是; cULus-Listed (UL 508, CSA C22.2 No. 107.1), 文件 E197259;UL-Recognized(UL 60950-1, NEC class 2), 文件 E151273 |
| ● CSA許可證 |
是; cULus-Listed (UL 508, CSA C22.2 No. 107.1), 文件 E197259; UL-Recognized(UL 60950-1, NEC class 2), 文件 E151273 |
| ● cCSAus，等級 1，分區 2 |
否 |
| ● ATEX |
否 |
| 資格證明 |
|
| ● IECEx |
否 |
| ● NEC 級別 2 |
是 |
| ● ULhazloc 許可 |
否 |
| ● FM 許可 |
否 |
| 認證類型 CB 證書 |
否 |
| 資格證明 |
|
| ● EAC 許可 |
是 |
| ● C-Tick |
否 |
| 資格證明 造船許可 |
否 |
| 造船許可 |
- |
| 船級社 |
|
| ● American Bureau of Shipping Europe Ltd. (ABS) |
否 |
| ● Bureau Veritas (BV) |
否 |
| ● DNV GL |
否 |
| ● Lloyds Register of Shipping (LRS) |
否 |
| ● Nippon Kaiji Kyokai (NK) |
否 |
| EMC |
| 標準 |
|
| ● 適用于干擾發射 |
EN 55022 Class B |
| ● 適用于抗干擾性 |
EN 61000-6-2 |
| 環境條件 |
| 環境溫度 |
|
| ● 運行期間 |
-20 ... +70 °C; 自然對流 |
| ● 運輸期間 |
-40 ... +85 °C |
| ● 存放期間 |
-40 ... +85 °C |
| 氣候級 符合 IEC 60721 |
氣候類型為 3K3，5 … 95% 無冷凝 |
| 機械裝置 |
| 電氣連接規格 |
螺栓連接 |
| ● 在輸入端 |
輸入、輸出和接地： 可拆卸的螺旋接線夾，每個 1 x 0.5 ... 2.5 mm²單線/細線的 |
| ● 用于輔助觸點 |
繼電器觸點: 每 0.5 ... 2.5 mm² 2個螺釘型端子 |
| 寬度 外殼的 |
30 mm |
| 高度 外殼的 |
80 mm |
| 深度 外殼的 |
100 mm |
| 須遵守間距 |
|
| ● 上 |
50 mm |
| ● 下 |
50 mm |
| ● 左 |
0 mm |
| ● 右 |
0 mm |
| 凈重 |
0.125 kg |
