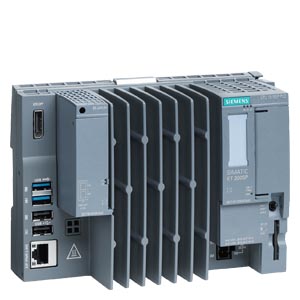

| SIMATIC ET 200SP Open 控制器，CPU 1515SP PC2 + HMI 512PT，8GB RAM， 128 GB CFast 帶 Windows 10 IoT 企業版 64 位， S7-1500 軟件控制器 CPU 1505SP 和 WinCC Runtime 高級版 預安裝， 帶 512 個 Powertags 許可證， 接口： 1 個 CFast 插槽，1 個 SD/MMC 插槽， 1 個接口，用于 ET 200SP 總線 適配器 PROFINET， 1個 10/100/1000 MBit/s 以太網 ， 2 x USB 3.0；2x USB 2.0， 1x 顯示端口， CFast 上的文檔， CFast 上的恢復圖像 | ||
| 一般信息 | ||
| 產品類型標志 | CPU 1515SP PC2 | |
| 硬件功能狀態 | FS04 以上版本 | |
| 固件版本 | 版本 V21.9 | |
| 附帶程序包的 | ||
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 | V17 | |
| 安裝的軟件 | ||
| ● 可視化 | WinCC Runtime Advanced V17 | |
| ● 控制 | S7-1500 軟件控制器 CPU 1505SP | |
| 配置控制 | ||
| 通過數據組 | 是 | |
| 操作元件 | ||
| 運行模式開關 | 1 | |
| 電源電壓 | ||
| 額定值 (DC) | 24 V | |
| 允許范圍，下限 (DC) | 19.2 V | |
| 允許范圍，上限 (DC) | 28.8 V | |
| 反極性保護 | 是 | |
| 電源和電壓斷路跨接 | ||
| ● 停電/斷電跨接時間 | 5 ms | |
| 輸入電流 | ||
| 耗用電流（額定值） | 1.8 A; 處理器滿負載，包括 ET 200SP 模塊并使用 USB | |
| 耗用電流（空載），典型值 | 0.5 A | |
| 耗用電流，***大值 | 2.9 A | |
| I²t | 0.426 A²·s; 在啟動電流脈沖時 | |
| 功率 | ||
| 消耗的有效功率，***大值 | 43 W; 包括 ET 200SP 模塊并使用 USB | |
| 背板總線上的饋電功率 | 8.75 W | |
| 功率損失 | ||
| 功率損失，典型值 | 15 W; 無 ET 200SP 模塊，未使用 USB | |
| 處理器 | ||
| 處理器類型 | Intel Atom E3940，1.6GHz，4 核 | |
| 存儲器 | ||
| 存儲器類型 | DDR3L | |
| 主存儲器 | 8 GB RAM | |
| CFast 存儲卡 | 是; 128 GB 閃存 | |
| 需要 SIMATIC 存儲卡 | 否 | |
| 工作存儲器 | ||
| ● 集成（用于程序） | 1 Mbyte | |
| ● 集成（用于數據） | 5 Mbyte | |
| ● 集成（用于 CPU Runtime 的 CPU 功能庫） | 20 Mbyte | |
| 裝載存儲器 | ||
| ● 內置（在 PC 的大容量存儲器中） | 320 Mbyte | |
| 緩沖 | ||
| ● 帶不間斷電源 | 是; 所有被聲明為剩余的存儲區域 | |
| ● 帶非易失性存儲器 | 是 | |
| CPU-處理時間 | ||
| 對于位運算，典型值 | 10 ns | |
| 對于字運算，典型值 | 12 ns | |
| 對于定點運算，典型值 | 16 ns | |
| 對于浮點運算，典型值 | 64 ns | |
| CPU-組件 | ||
| 元素數量（總數） | 6 000; 元素不僅可以是數據塊、功能塊和功能等模塊，還可以是用戶自定義數據類型、全局性常量等 | |
| DB | ||
| ● 數量，***大值 | 5 999; 數字條：1 至 65535 | |
| ● 容量，***大值 | 5 Mbyte | |
| FB | ||
| ● 數量，***大值 | 5 998; 數字條：1 至 65535 | |
| ● 容量，***大值 | 1 024 kbyte | |
| FC | ||
| ● 數量，***大值 | 5 999; 數字條：1 至 65535 | |
| ● 容量，***大值 | 1 024 kbyte | |
| OB | ||
| ● 容量，***大值 | 1 024 kbyte | |
| ● 可用循環 OB 數量 | 100 | |
| ● 時間報警 OB 數量 | 20 | |
| ● 延遲報警 OB 數量 | 20 | |
| ● 喚醒警告 OB 數量 | 20 | |
| ● 過程報警 OB 數量 | 50 | |
| ● DPV1 報警 OB 的數量 | 3 | |
| ● 等時模式 Ob 數量 | 1 | |
| ● 技術同步警告 OB 數量 | 2 | |
| ● 啟動 OB 數量 | 100 | |
| ● 異步錯誤 OB 數量 | 4 | |
| ● 同步錯誤 OB 數量 | 2 | |
| ● 診斷報警 OB 的數量 | 1 | |
| 嵌套深度 | ||
| ● 每個優先等級 | 24 | |
| 計數器、定時器及其剩磁 | ||
| S7 計數器 | ||
| ● 數量 | 2 048 | |
| 剩磁 | ||
| — 可調整 | 是 | |
| IEC 計數器 | ||
| ● 數量 | 任意（僅由系統內存進行限制） | |
| 剩磁 | ||
| — 可調整 | 是 | |
| S7 時間 | ||
| ● 數量 | 2 048 | |
| 剩磁 | ||
| — 可調整 | 是 | |
| IEC 計時器 | ||
| ● 數量 | 任意（僅由系統內存進行限制） | |
| 剩磁 | ||
| — 可調整 | 是 | |
| 數據范圍及其剩磁 | ||
| 保留的數據范圍（包括時間、計數器、標記），***大值 | 410 kbyte; 存儲在 NVRAM 中；存儲在主存儲器中，5 242 020 字節 | |
| 標記 | ||
| ● 容量，***大值 | 16 kbyte | |
| ● 定時標記數量 | 8; 8 個時鐘存儲器二進制位 bit 合而為一個時鐘存儲器字節 byte | |
| 數據組件 | ||
| ● 可調整剩磁 | 是 | |
| ● 預設剩磁 | 否 | |
| 本地數據 | ||
| ● 每個優先等級，***大值 | 64 kbyte; 每個塊***大 16 KB | |
| 地址范圍 | ||
| IO 模塊數量 | 8 192 | |
| 外設地址范圍 | ||
| ● 輸入端 | 32 kbyte; 所有輸入端位于過程映像內 | |
| ● 輸出端 | 32 kbyte; 所有輸出端位于過程映像內 | |
| 分量過程映像 | ||
| ● 分量過程映像數量，***大值 | 32 | |
| 硬件擴展 | ||
| 集成電源 | 是 | |
| 分布式 IO 系統數量 | 20 | |
| DP 主站數量 | ||
| ● 關于 CM | 1 | |
| IO 控制器數量 | ||
| ● 通過 PC 接口 | 1 | |
| 組件載體 | ||
| ● 每個組件載體的組件，***大值 | 64; CPU 1515SP 個人計算機 + 64 個模塊 + 服務模塊 | |
| ● 可操作 ET 200SP 模塊數量，***大 | 64 | |
| ● 可操作 ET 200AL 模塊數量，***大 | 16 | |
| ● 行數，***大值 | 1 | |
| PtP CM | ||
| ● PtP CM 數量 | 僅通過可用的插槽限制可連接的 PtP CM 數量 | |
| 時間 | ||
| 時鐘 | ||
| ● 類型 | 硬件時鐘 | |
| ● 硬件時鐘（實時時鐘） | 是; 分辨率： 1s | |
| ● 緩沖持續時間 | 6 wk; 當環境溫度為 40°C 時，典型值 | |
| ● 每日偏差，***大值 | 10 s; 典型值：2 s | |
| 時間同步 | ||
| ● 提供支持 | 是 | |
| ● 在 DP 上，主站 | 是 | |
| ● 在以太網上通過 NTP | 是 | |
| ● 與 Windows 時鐘，從站 | 是 | |
| 接口 | ||
| 工業以太網接口數量 | 2 | |
| PROFINET 接口數量 | 1 | |
| PROFIBUS 接口數量 | 1 | |
| RS 485 接口數量 | 1; 通過 CM DP 模塊 | |
| USB 接口數量 | 4; 2x USB 2.0，2x USB 3.0 前置 | |
| SD 卡插槽數量 | 1 | |
| 視頻接口 | ||
| ● 圖形界面 | 1x 顯示屏端口 | |
| 1. 接口 | ||
| 接口類型 | PROFINET | |
| 傳輸速率的自動計算 | 是 | |
| 自動協商 | 是 | |
| 自動交叉 | 是 | |
| 連接數量 | 88 | |
| 物理接口 | ||
| ● RJ 45（以太網） | 是; 通過 BA 2x RJ45 BusAdapter | |
| — 傳輸速率，***大值 | 100 Mbit/s | |
| — 工業以太網狀態 LED | 是 | |
| ● 端口數量 | 2 | |
| ● 集成開關 | 是 | |
| ● BusAdapter (PROFINET) | 是; 可使用的總線適配器：BA 2x RJ45、BA 2x M12、BA 2x FC、BA 2x LC、BA LC/RJ45、BA LC/FC、BA 2x SCRJ、BA SCRJ/RJ45、BA SCRJ/FC、 | |
| 協議 | ||
| ● IP 協議 | 是; IPv4 | |
| ● PROFINET IO 控制器 | 是 | |
| ● PROFINET IO 設備 | 是 | |
| ● SIMATIC 通訊 | 是 | |
| ● 開放式 IE 通訊 | 是; 選件也可加密 | |
| ● 網絡服務器 | 是 | |
| PROFINET IO 控制器 | ||
| 服務 | ||
| — 等時模式 | 是 | |
| — ***短時鐘脈沖 | 500 µs | |
| — IRT | 是 | |
| — PROFIenergy | 是 | |
| — 按優先級啟動 | 是; ***大 32 臺 PROFINET 設備；如果想在 STEP 7 使用 CPU 中 PROFINET 接口的“優先啟動”功能，必須借助交換機將 CPU 和設備分離（例如 SCALANCE X205） | |
| — 可連接的 IO 設備數量，***大值 | 128 | |
| — 其中 IO 設備具備同步實時功能 (IRT)，***大值 | 64 | |
| — 線路上的，***大值 | 64 | |
| — 用于 RT 的可連接 IO 設備數量，***大值 | 128 | |
| — 線路上的，***大值 | 128 | |
| — 可同時激活/取消的 IO 設備數量，***大值 | 8 | |
| — 運行中更換的 IO 設備 (Partner-Ports)，支持 | 是 | |
| — 每臺工具的 IO 設備數量，***大值 | 8 | |
| — 更新時間 | 更新時間***小值取決于設置的 PROFINET IO 通訊部件，取決于 IO 裝置數量和組態的有效數據數量 | |
